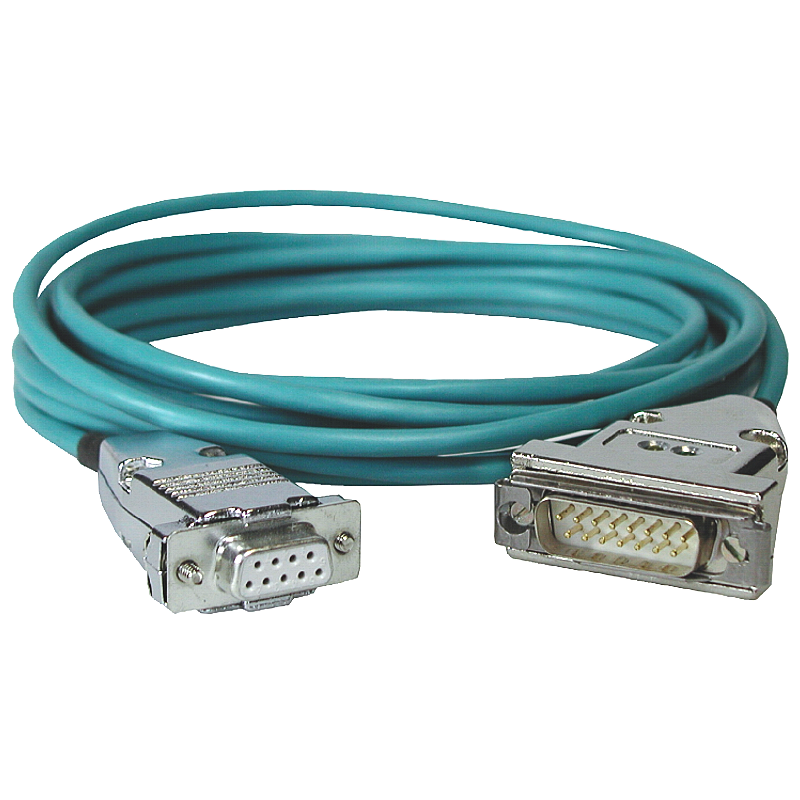

PG-UNI II

Koppelt den PC (9 pol. COM-Schnittstelle) mit der 15 pol. X4/X5 Schnittstelle der SPS

  • Komplette Elektronik im Steckergehäuse
  • Schiebeverriegelung für festen Halt auf der SPS
  • Versorgung aus der SPS aus 20mA-Stromquellen
  • Galvanisch trennbar bis 1000V mit PG-ISO-Adapter
  • Verlängerbar bis zu 300 Meter auf der SPS-Seite
  • Funktioniert auch an vielen CP’s, IP’s und Sinumerik-Steuerungen
  • ESD fester Wandlerbaustein bis 15kV
  • Anzeige von RxD/TxD mit LEDs

zur Doku / Downloads
zu den Applikationen

Technische Daten


Versorgungsspannung: aus den Stromquellen der SPS
Leistungsaufnahme: 0,25 Watt
Anzeige: 2 Status-LEDs für RxD/TxD
Schnittstellen:
zur AG:
TTY/20mA Stromschleife (PG-COM passiv, SPS Steuerung aktiv)
zum PG/PC:
RS232: 9,6 KBd - 115,2 KBd
Betriebstemperatur: 5 - 55°C
Gehäuse: Metallgehäuse
Abmessungen: 50 x 40 x 17 mm
Lieferumfang:
PG-UNI-II-Kabel
Kaufmännische Daten:
EAN-Nummer: 4260363240239
Zolltarifnummer: 85444290
Gewicht: 0.2000 kg

zu den technischen Daten
zur Doku / Downloads

Applikationen

Unempfindliche Kommunikation mit der S5-SPS-Steuerung

Unbenanntes Dokument
Sie benötigen eine Kommunikation mit einer SPS-Steuerung die gegen Einflüsse von Außen wie Umrichter oder elektrostatische Aufladung unempfindlich ist? Kein Problem, das PG-UNI-II-Kabel ist hier genau das richtige Interface-Kabel. Mit seinen aus Metall bestehenden D-Sub-Gehäusen sowie ESD-festeren Bauteilen haben Sie hier den besten Schutz gegen solche Einflüsse.
Serielle Kommunikation an die S5-SPS-Steuerung

Unbenanntes Dokument
Sie haben einen PC mit Programmiersoftware und als Schnittstelle steht Ihnen der 9polige COM-Port zur Verfügung? Kein Problem, das PG-UNI-II-Kabel ist hier genau das richtige Produkt. An SPS und PC angesteckt und Sie sind online. Die Kommunikation selbst können Sie über die beiden integrierten LEDs beobachten. Sogar die 25polige Schnittstelle der AS511-Karte ist hier kein Problem, Sie benötigen den Netz-Adapter sowie den AG-150-Adapter und auch diese Steuerung ist programmierbar.
Serielle Kommunikation mit CP und weiteren S5-Baugruppen

Unbenanntes Dokument
Sie haben einen PC mit Programmiersoftware und als Schnittstelle steht Ihnen der 9polige COM-Port zur Verfügung? Kein Problem, das PG-UNI-II-Kabel ist hier genau das richtige Produkt. An Siemensbaugruppe wie H1-CP (CP1430), WF470 und PC oder CP-525 mit CP525-Adapter und PC angesteckt und Sie sind Online.
Artikel:
Art. Nr.Name
9359-2 PG-UNI-II-Kabel 3m
für AG/CP/IP + LED + Metallgehäuse
9359-2.05M PG-UNI-II-Kabel 5m
für AG/CP/IP + LED + Metallgehäuse
9359-2.10M PG-UNI-II-Kabel 10m
für AG/CP/IP + LED + Metallgehäuse

zu den Applikationen zu den technischen Daten
Varianten:
Art. Nr.Name
9359-2.X Sonderlänge: PG-UNI-II Kabel (3m) + 9390
für AG/CP/IP + LED + Metallgehäuse
9359-SON Aufpreis für Sonderverdrahtung
PG-COM/PG-UNI/PG-UNI-II
9390 Kabelaufpreis für Sonderlängen
für S5-Interfacekabel je Meter 3,- Euro
