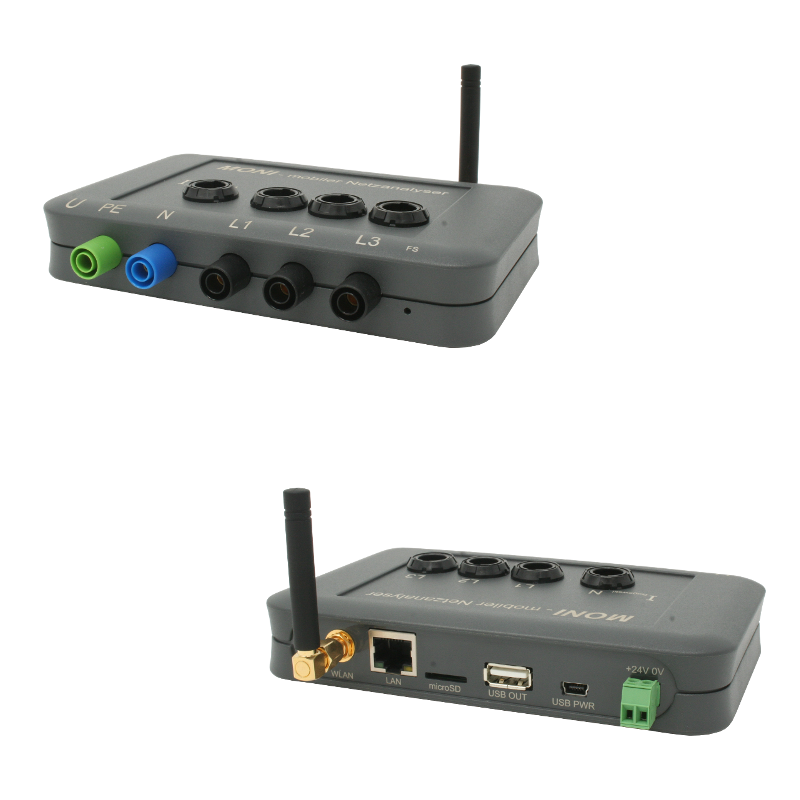

MONI mobiler Netzanalyser EN 50470-1 / EN 50470-3
Lastgangstudien +++ Energieprüfungen +++ Energiedaten erfassen +++ Energiedaten protokollieren +++ SPS-Störmeldungsversand +++ SPS-Daten loggen/speichern +++ Steuerungsaufgaben umsetzen +++ EN50470-1 / EN50470-3
L1, L2, L3, N Echtzeitanalyse
8000 Messungen / Sekunde
Spannung 100-500VAC
Strom 0,1-5000A Push-Pull
Hz / cos phi / Leistungsfaktor
Wirk-, Blind- und Scheinenergie-
Verbrauch in kWh
Versorgung 100-240V 50-60Hz/24VDC/USB
Bedienung/Konfiguration WEB-Browser über
LAN / WLAN
Datenspeicher microSD/FTP-Server
Für Rogowski-Spulen bis 0,5V
- Bestimmen der Energieeffizienz
- Energieanalyse (EN 50470-1 EN 50470-3)
- L1, L2, L3, N Echtzeitanalyse
- Bis 8000 Messungen / Sekunde
- Spannung 100-500V AC
Mehr...
Features:
- Bestimmen der Energieeffizienz
- Energieanalyse (EN 50470-1 EN 50470-3)
- L1, L2, L3, N Echtzeitanalyse
- Bis 8000 Messungen / Sekunde
- Spannung 100-500V AC
- Strom 0,1-5000A (Push-Pull-Anschluss)
- Hz / cos phi / Leistungsfaktor
- Energieverbrauch kWh

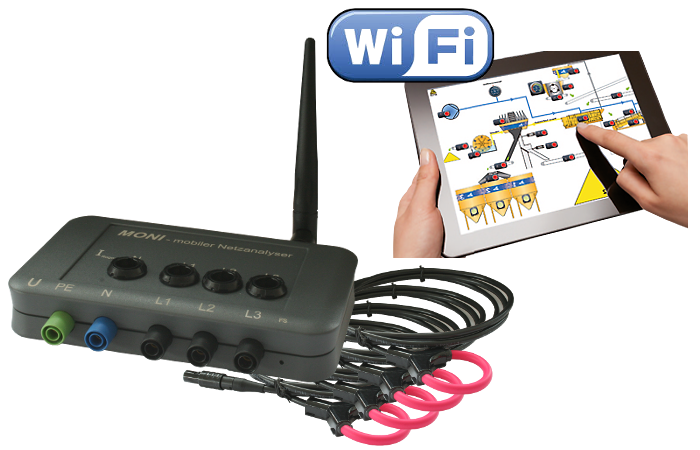

- Bedienung/Konfiguration WEB-Browser über LAN / WLAN
- Versorgung:
100-240V 50-60Hz (aus L1) / 24VDC (über abziehbaren Stecker) / USB (aus PC/PowerPack) - Datenübertragung per TCP/IP in einen DB in S7-SPS
- WLAN-Betriebsarten: Access-Point (macht eigenes Netz auf) und Client (verbindet sich mit existenten Netzen)
- Datenspeicher microSD / FTP-Server
- Für Rogowski-Spulen
- Für Klappkerne
- Versendet Störmeldungen durch die SPS gesteuert
- Empfänger in der SPS hinterlegt, dadurch ONLINE austauschbar
- Meldungen in der SPS hinterlegt, dadurch ONLINE austauschbar
- Backup/Restore von S5/S7-Bausteine als Binärdatei auf SD-Karte, USB-Stick oder SMB-Laufwerk
- S5: Über S5-LAN++-Modul
- S7: Über S7-LAN++-Modul oder Ethernet-/Profinet-CP
- Kommunikation mit einer Steuerung über optional erhältliche IO-Module, LTE oder über Netzwerk S7-TCPIP RFC1006
- S7-SPS über S7-LAN++-Modul
- S5-SPS über S5-LAN++-Modul
- Steuerungsaufgaben über integriertes Logic-Modul umsetzen
- Umsetzung unterschiedlicher Protokolle, z. Bsp. L1-Bus-Kommunikation über RFC1006, ModBus
- Kopplung von mehreren Geräten zu einem Verbund
- Kopplung mit WinCC und Zugriff auf Prozesswerte

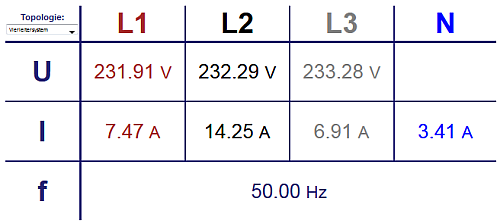

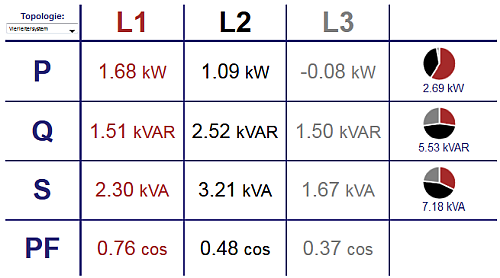

| Beispiel Instrumenten-Maske: | ||
|
|
|
|

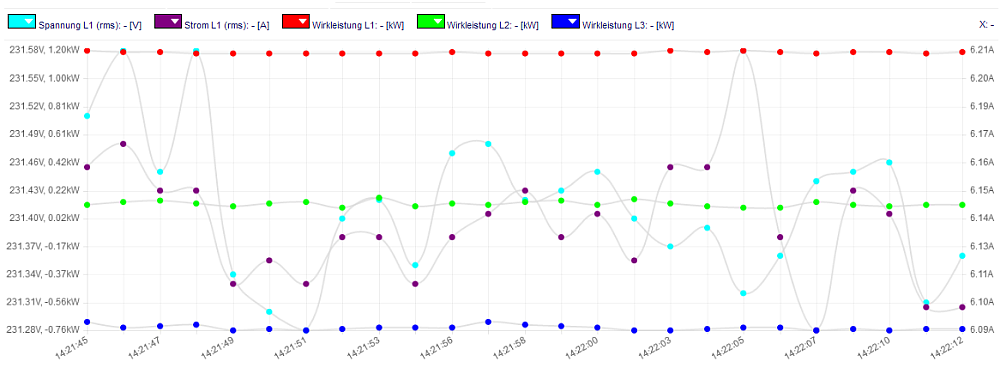

Beispiel History / Verlauf: |
||
|
||
